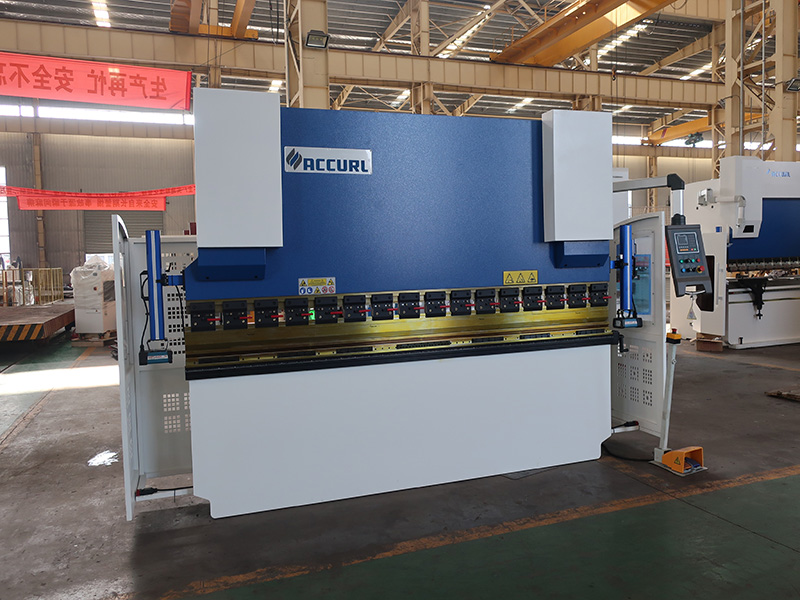

Hidrolik NC Pres Fren 5M CE güvenlik sertifikası 300 ton NC Pres Fren Makinası Accurl için
Genel Özellikler
● Sağlanan yüksek hassasiyet, dinamik ve statik sertlik ile işlenmiştir.
● Hidrolik senkronize valf teknolojisi, tekrarlanabilir bükme doğruluğu ile iş parçasının aynı bükme kalitesine sahip olmanızı sağlar.
● Tek eksenli arka dayama (X = 500) sistemi, bilyeli mil üzerinde hızlı hareket eder.
● Cromalı ve honlanmış hidrolik silindirler, yüksek tonajlarda bile hassaslığını korur.
● HOERBIEGER hidrolik sistem.
● SIEMENS elektrik sistemleri.
● Kullanımı kolay ve hareketli kontrol ünitesi operatörün çalışma pozisyonunu seçmesini sağlar.
Ana Özellikler
● Çerçeve kompakt ve aynı zamanda kompakttır ve hassas sonuçlar verir.
● kaliteli yumuşak çelik ve sistematik mekanik süreçler geçirmiştir.
● Yüksek hassasiyetli elektrik kaynağı
● Son derece hassas parçalar için yüksek teknolojili sondaj makinelerinin kullanımı
● ACCURL®, uzun ömürlü ve yüksek teknoloji ürünü makineler için en iyi ürünleri seçer.
● ACCURL® en iyi bileşenleri seçer.
Ürün Özellikleri
● Tamamen Avrupa tasarımı, aerodinamik görünümlü, Monoblok, ST44 A1 malzeme ile eğilme momenti ve yüksek gerilme ile sertleştirilmiş kaynaklı çelik çerçeve.
● ACCURL Press Brake, Estun kullanıcı dostu kullanıcı arabirimi ile donatılmış olup, E21 tüm ana baskı freni işlevlerini sağlar.
● Bükme açıları için otomatik tonaj ve strok ayarı. Kolay açı girişi ve makinenin çalışması ile mükemmel bükme sonuçları.
● Tüm tüpler, kaynak boruları tarafından kaybolan yağların ve patlamaların önüne geçmek için boru eklemeleri ile bağlanır.
● Vidalı ve kılavuzlu kılavuz hassasiyeti arttırmak için tasarlanmıştır.
● EZ hızlı kama kelepçesi, takımları hızlıca değiştirmek için tasarlanmıştır.
● Makinenin işletim güvenliğini sağlamak için güvenli çit ve elektrik interlocker tasarlanmıştır.
Ürün uygulaması
Ayrıntılar için özenle tasarlanmış ACCURL® NC pres freni, yüksek kaliteli bir takım tezgahıdır. Çerçeve çatlamaları üzerine yapılan çalışmalar, mekanik taleplere en uygun ve hızlı tepki veren bir ürün tasarlamamıza izin vermiş, bu sayede sabit bir yapı garanti edilmiş, böylece bükülmede daha yüksek bir hassasiyet elde edilmiştir. Bu özellik, manuel bir taçlandırma sistemi ile daha da geliştirilmiştir. Bahsedilen değer ayrıca, daha sonraki aşamada, yapılandırmada seçenekler ve yükseltmeler ekleme olanağıdır.
Makine parçaları
● Makine Kasası
ACCURL® makineleri, uzman mühendislerimiz tarafından sadece tek bir hedefle tasarlanmıştır: akla gelebilecek en iyi makineleri oluşturmak. Eşsiz makine tasarımlarımızı mevcut en kaliteli malzemelerle birleştirerek, hedefimize ulaştık ve dünyadaki en güvenilir ve dayanıklı makinelerden bazılarını keşfettik.
● Hibrid Sistem
ACCURL®, hibrit sistemi geleneksel sistemle aynı fiyata sunmakta ve müşteriye bir dizi avantaj sağlamaktadır: büyük bir enerji tasarrufu (geleneksel bir makineyle kıyaslandığında% 55) ve yağ miktarının ihtiyaç duyulan azaltılması sayesinde çift tank.
● Hidrolik Silindir
Silindirdeki tüm contalar ABD'den PARKER, sürekli nominal yük altında çalışma, stabil çalışma ve yüksek hassasiyetlidir.
● Çift Yönlü Ram
Çift yönlü ram, stabilite ve ram-çalışma masası dikliğini sağlar. Bu, farklı aletler ve ara maddeler ile bile, tüm bükme fazı sırasında yüksek hassasiyeti korumayı sağlar, böylece ilk testler sırasında zaman içinde yapılan merkezlemeyi sağlar.
● Ram Konumlandırma Sistemi
Ana Burulma çubuğu makine sınırlamaları:
1) Her zaman merkezi bükme için (Merkezden uzak)
2) Konik bükülme yok - Y1 = Y2
3) İmzasız tandem bağlantısı
4) Y1 / Y2'de mekanik senkronizasyon
● Punch ve kalıplar
Tam uzunlukta çoklu V serisi 835 mm'lik bir parçadır.
● X - Eksen Arka Ölçer
ACCURL® basma freni, malzemelerinizin doğru bir şekilde konumlandırıldığından emin olmak için X (derinlik) eksenlerini otomatik olarak ayarlayan bir arka manometreyle donatılmıştır, bu da daha yüksek kalitede bitmiş parçalara neden olur.
X Ekseni CNC BackGauge:
1) X hassas servo tahrikli arka göstergesi
2) Elle ayarlanabilen R ve Z1, Z2 ekseni
3) HIWIN doğrusal kılavuzlarla Yüksek Hız
4) DELTA Servo Motorlar ve sürücüler tarafından tahrik
5) çift doğrusal kılavuz üzerinde Komple Backgauge parmaklar
6) X - eksen 800 mm / sn'ye kadar hız ve 0.01mm'ye kadar doğruluk
● Hız Arip Sistemi
Hız tutma sistemi, geleneksel sistemlere kıyasla, değişen takımların süresini 8,5 kat azaltıyor.
● Ayak Anahtarı
Almanya'nın Siemens'ten ayak anahtarı (Kategori 4)
● Güvenlik Işık Perdesi
Makine güvenlik ışık perdesinin arkası
ACCURL® ürün tasarımları, sektördeki en yüksek performans-fiyat oranına sahip makineleri sunmak için doğruluk, hız, esneklik, dayanıklılık, güvenilirlik ve ileri teknolojiyi bir araya getirir.
Produtivity
● Açı, kuvvet ve eksen konumlandırmasının otomatik hesaplanması
● Kullanıcı dostu kontrol
çok yönlülük
● Talep üzerine yapılandırma
Hassas
● Yapısal tazminat sistemi
● Schneider invertör motorlu eksen
● Proporcional hidrolikler
Emniyet
● CE 2006/95 CE direktifi olan makineler
● Güvenlik ışık perdesi
Güvenilirlik
ACCURL®, bileşenlerinin seçimi için onlarca yıldan beri edinilen bir ekstensiv deneyime dayanan sıkı bir politikaya sahiptir. Tüm bileşenler Avrupa standartlarına uygun olarak sertifikalandırılmıştır ve ana kaynakları Almanya, ABD, Hollanda, İtalya ve İsviçre'dir. Tüm yapısal parçalar sonlu elemanlar metodu ile hesaplanır ve sadece yüksek kaliteli çelik S275 ve S355 JR yani J2 (+ N) kullanılır.
NC Pres Fren Makinası için özellikler
TEKNİK ÖZELLİKLER | ||
1 | tip | Hidrolik nc pres freni 5m |
2 | Delem CNC Sistemi | Estun E21 NC kontrolü |
3 | CNC Kontrol Ekseni | YX ekseni Giydirme |
4 | Eğilme kuvveti | 300 Ton |
5 | Bükme uzunluğu | 5000 mm |
6 | Sütunlar arasındaki mesafe | 3900 mm |
7 | Boğaz derinliği | 400 mm |
8 | Slayt İnme | 250 mm |
9 | İnme Ayarı | 180 mm |
10 | Max.Shut Yüksekliği | 535 mm |
11 | SPM | ≥3 dk-1 |
12 | Ana motor gücü | 22 KW |
13 | Makina ağırlığı | 27100 kg |
14 | Anahat Boyutu (EnxBoyxYükseklik) | 5400 × 2250 × 3115 mm |
15 | seçenek 1 | Estun E200 NC kontrolü |
seçenek 2 | DELEM DA41 CNC kontrolü |
